儲氣桶
訂製品
半成品5~7個 工作天
正常交期20~25工作天
目錄下載
2D資訊
3D資訊
目錄下載
2D資訊
3D資訊
| 容積 尺寸 | φ 直徑 | A | B | C | C1 | D | E入口 | F安全筏 | G壓力錶 | H出口 | I洩水筏 | J固定孔 | K板厚 | 使用壓力 | 重量約 |
| 2L | 114 | 250 | 145 | 60 | 1/4 | 1/4 | 1/4 | 1/4 | 10 | 3 | 10 | 6 | |||
| 5L | 165.2 | 270 | 135 | 135 | 200 | 60 | 3/8 | 1/4 | 3/8 | 1/4 | 10 | 3 | 10 | 8 | |
| 10L | 200 | 375 | 180 | 135 | 200 | 60 | 3/8 | 1/4 | 1/4 | 3/8 | 1/4 | 10 | 3 | 10 | 10 |
| 15L | 200 | 490 | 325 | 135 | 200 | 60 | 3/8 | 1/4 | 1/4 | 3/8 | 1/4 | 10 | 3 | 10 | 11 |
| 20L | 244 | 490 | 270 | 150 | 250 | 60 | 3/8 | 1/4 | 1/4 | 3/8 | 1/4 | 10 | 3 | 9 | 14 |
| 25L | 244 | 575 | 330 | 150 | 250 | 60 | 3/8 | 1/4 | 1/4 | 3/8 | 1/4 | 10 | 3 | 9 | 15 |
| 30L | 244 | 660 | 420 | 150 | 250 | 60 | 3/8 | 1/4 | 1/4 | 3/8 | 1/4 | 10 | 3 | 9 | 16 |
| 35L | 244 | 760 | 610 | 150 | 250 | 60 | 3/8 | 1/4 | 1/4 | 3/8 | 1/4 | 10 | 3 | 9 | 18 |
| 40L | 300 | 590 | 330 | 150 | 250 | 60 | 1/2 | 1/4 | 1/4 | 1/2 | 1/4 | 12 | 3 | 7 | 20 |
| 45L | 300 | 660 | 420 | 150 | 250 | 60 | 1/2 | 1/4 | 1/4 | 1/2 | 1/4 | 12 | 3 | 7.5 | 23 |
| 50L | 300 | 760 | 520 | 150 | 250 | 60 | 1/2 | 1/4 | 1/4 | 1/2 | 1/4 | 12 | 3 | 7.5 | 26 |
| 55L | 300 | 840 | 610 | 150 | 250 | 60 | 1/2 | 1/4 | 1/4 | 1/2 | 1/4 | 12 | 3 | 7.5 | 27 |
| 60L | 300 | 870 | 610 | 150 | 250 | 60 | 1/2 | 1/4 | 1/4 | 1/2 | 1/4 | 12 | 3 | 7.5 | 28 |
相關商品

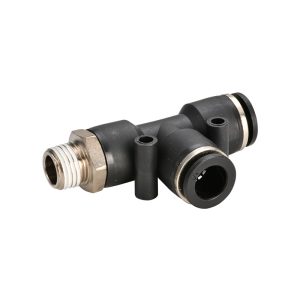

快速接頭T型側邊快速接頭 TB
- 快速接頭
L型迴轉2通快速接頭 PA
- 快速接頭
Y型2通快速接頭 TBY
- 快速接頭

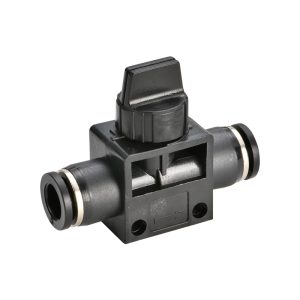

手動閥HVFF
